80%利润 NVIDIA顶级AI显卡B200成本分析:HBM占了一半

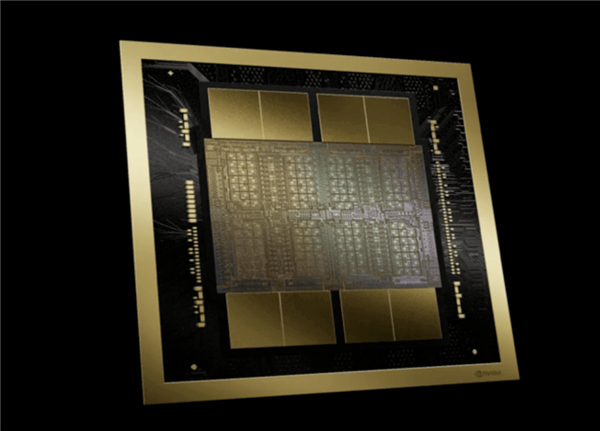

快科技12月13日消息,虽然H200显卡可以对国内出口了,但是它已经不是NVIDIA顶级的AI显卡了,目前的主力之一是B200,有2颗GB100核心组成,台积电4NP工艺生产。

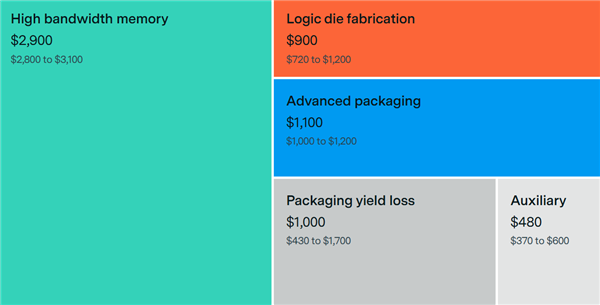

B200显卡不仅使用了先进工艺,还用上了CoWoS封装,那成本到底如何呢?EPOCH.AI日前做了一次分析,将这块显卡按照不同结构的成本做了对比。
首先是逻辑核心,也就是GPU本身的部分,这部分成本比想象中要低,在720到1200美元之间,平均算900美元。
然后是封装成本,在1000到1200美元之间,平均算了1100美元,不过在封装损失中又给算了1100美元的成本,其他辅助性的部分成本算作480美元。最大头的部分来自于HBM3e显存,B200使用了192GB HBM3e显存,成本在2800到3100美元,均价算作了2900美元。

这样算下来,B200的物料成本在5700到7300美元之间,折算均价在6400美元左右,HBM3e显存就占了将近一半的成本,比GPU本身还要贵,这也难怪老黄都想自己做HBM基础核心降低成本了。考虑到最近DRAM颗粒大涨价,HBM3e及明年的HBM4显存价格还会继续上涨,成本占比应该会更高,毕竟下一代AI显卡的显存容量会到300-400GB以上。不过NVIDIA自身的利润还是很高的,因为B200的市场价在30000-40000美元之间,毛利率差不多80%了,极限一点的话能逼近90%,这两年NVIDIA利润坐火箭一样提升就是这个原因。
实际上NIVDIA并不是单纯卖GPU显卡那么简单,更多地是机柜级解决方案,每套配备8块或者更多的AI显卡,还有各种网络芯片之类的,整机的利润率可能就没有这么夸张了,但提高了销售额,利润绝对值还是大涨的。
